電液推桿您的位置:首頁 > 產品展示 > 電液推桿
DYTZ整體直式電液推桿


生產,銷售,服務為一體的綜合型企業。電液推桿行業的資深廠家,公司生產的電液推桿廣泛應用于化工,礦山,冶金,電力,工程建設,智能科技等領域。公司產品嚴格執行ISO9001-2000質量管理體系認證標準,確保了產品的質量。本公司所生產的電液推桿產品在同行中處于領先水平,我們從電液推桿的電機選擇,到液壓油缸的密封件(進口),到電液推桿表面的油漆,都進行嚴格把關,大大增加了產品都?jí)勖?/span>

DYTZ型整體直式電液推桿技術參數選型表


型號

 額定輸出力(Kgf)

 額定速度(mm/s)(特殊速度可定制)

電機型號

 行程制造范圍

 速度制造范圍

推力

拉力

推速

拉速

(kw)

(mm)

(mm)







DYTZ

450

450

300

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5-1000

5-250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

5-1500

5-170

1000

1000

700

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

5-1500

5-170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

5-1500

5-170

2500

2500

1900

24/36/60/97

36/53/90/144

1.1/1.5/2.2/3.0

5-2000

5-150

3000

3000

2200

18/27/45/70

27/40/68/108

1.1/1.5/2.2/3.0

5-2500

5-110

4000

4000

3000

14/35/55/70

21/53/85/108

1.1/2.2/3.0/4.0

5-2500

5-85

5000

5000

3800

18/30/48/60

23/39/63/78

1.5/2.2/3.0/4.0

5-2500

5-75

6000

6000

4500

18/30/48/60

23/39/63/78

1.5/3.0/4.0/5.5

5-3000

5-75

8000

8000

6500

10/18/25/38

13/23/33/47

1.5/2.2/3.0/4.0

5-3000

5-50

10000

10000

8100

8/14/20/30/39

10/17/25/37/48

1.5/2.2/3.0/4.0/5.5

5-3000

5-39

15000

15000

11500

7/12/19/24/30

8/14/22/28/36

1.5/3.0/4.0/5.5/7.5

5-3000

5-30

20000

20000

16000

5.5/9.5/15/19/23

6.5/11/18/22/27

 2.2/3.0/4.0/5.5/7.5

5-3000

5-23

選用DYTZ型整體直式電液推桿您需要了解:

1、上列表中的電機電壓等級為380V,防護等級為IP44,絕緣等級為B級(根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65,或耐高溫(120℃)等特殊電機。



2、表中的電機型號及功率,指該推桿在額定輸出力、額定速度時為最大值的功率,電機功率與推拉力成正比。



3、表中額定速度為常規速度,若推拉速有特殊要求訂貨時需說明,若超出表中行程制造范圍必須在訂貨時說明。



4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m,月平均最高相對濕度不超過90%,電液推桿使用的工作環境溫度為:-5~+50℃,工作介質隨環境溫度不同,選用合適的液壓油(-5~+20℃時采用32#抗磨液壓油(L—HM32),+20~+50℃時采用46#抗磨液壓油(L-HM46)),液壓油加注前需過濾,過濾精度100μm以上。

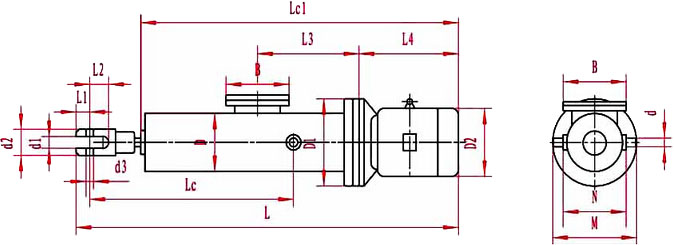

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸




整體直式電液推桿型號示例:DYTZ1000-550/45-p

 注意:訂貨時若需隨機訂購?fù)庑谐萄b置或手輪等附件需另行注明!


型號

外形尺寸

注:表中均為推桿縮回狀態尺寸,S為行程

安裝尺寸

注:電機相關尺寸根據電機型號及實物定

Lc

Lc1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

B







 DYTZ

450

373+S

670+S

785+S

24

30

245

246

Φ20

18

Φ40

Φ12

Φ146

Φ200

Φ175

220

160

150

750

373+S

689+S

844+S

30

45

248

246

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1000

373+S

710+S

865+S

30

45

248

261

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1750

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ195

225

165

150

2500

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ159

Φ200

Φ195

242

182

150

3000

383+S

769+S

944+S

40

50

260

316

Φ30

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

4000

383+S

788+S

963+S

40

50

260

316

Φ40

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

5000

383+S

798+S

973+S

40

50

263

316

Φ40

30

Φ70

Φ30

Φ180

Φ250

Φ215

290

210

150

6000

388+S

798+S

986+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ180

Φ250

Φ215

290

210

150

8000

388+S

808+S

1003+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ215

330

250

150

10000

388+S

835+S

1022+S

42.5

55

270

336

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ240

330

250

200

15000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ90

Φ40

Φ245

Φ300

Φ275

380

280

200

20000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ120

Φ40

Φ300

Φ300

Φ275

440

340

200

整體直式電液推桿整體結構性能

液壓控制閥組主要由溢流閥,吸油單向閥,調速閥(用戶要求),液控單向閥(液壓鎖)等組成,也可根據電液推桿的工作特性,設計不同功能的油路組合閥,滿足其工作要求。一般有推出自鎖,拉回自鎖和推拉均自鎖;運行速度有可調速型,不可調速型;電液推桿工作角度有水平推,向上推(包括斜向上),向下推(包括斜向下)等幾種。整體直式電液推桿主要有以下優點:

(1)結構緊湊、安裝方便、占據空間小、維護簡單。

(2)可帶負荷起動,具有過載保護功能。

(3)回路設雙向液壓鎖,可停在規定行程范圍內的任意位置并自鎖,且保持輸出力不變。

(4)推拉力,速度(用戶要求)無級可調,驅動力范圍極廣。

(5)因故斷電,推桿自鎖,避免發生事故。

(6)采用全液壓傳動,動作靈敏,運行平穩,能有效緩沖外來沖擊力,行程控制精確(≥0.5mm)

(7)機電液一體化全封閉結構,工作油路循環于無壓的封閉鋼筒里,體積小,不滲油,在惡劣的 工作環境下,不吸塵,不進水,內部不銹蝕,使用壽命長。

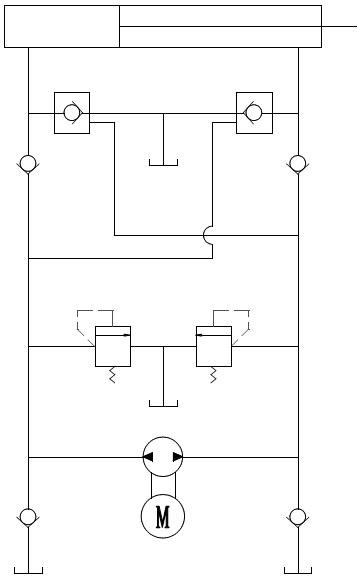

電液推桿工作原理圖

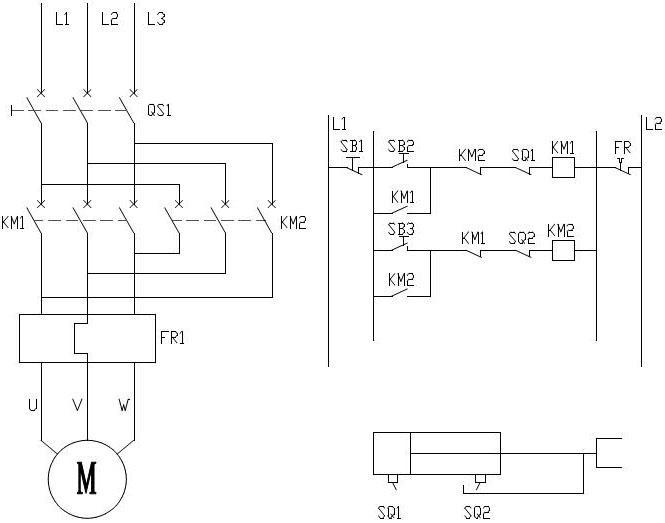

整體直式電液推桿電控原理圖

注:SQ1、SQ2為電液推桿外行程限位開關(220V,常閉型接近開關,型號:BLJ12A4-4-J/DM),外行程裝置及接近開關為選購配件,用戶若無特別注明,則不帶外行程裝置及接近開關。
